اختبار الاستاتيكيه متر

<1>. وظيفة التشغيل

SL-030B الاستاتيكيه اختبار متر لديه وظيفة الجهد المنخفض مؤشر البطارية. وضع امدادات الطاقة من وحدة درجة الحرارة والرطوبة مستقلة عن وضع امدادات الطاقة لاختبار المقاومة. تستهلك درجة الحرارة والرطوبة في البطارية كمية صغيرة من الكهرباء. سيتم استخدامه لمدة عامين ولن يتم فقده بسبب عمل المفتاح.

<2>. مواصفات المنتج

1. عندما يكون جهد البطارية أقل من 5 فولت ، يومض مؤشر LWBATTERY.

2 ، مع درجة الحرارة والرطوبة العرض الرقمي

3. أداة قياس متعددة الوظائف تقيس الرطوبة المحيطة ودرجة الحرارة ومقاومة السطح.

<3>.技术参数

طاقة كهربائية شغالة	DC9V
عمر البطارية	40 ساعة (العمل المستمر)
دقة العرض	1/2 ± 1 ٪
بحجم	170 مم × 100 مم × 40 مم
وزن الصك	350G
وزن المطرقة	2.5 ± 0.2KG / قطعة
قياس درجة الحرارة	° 0-100C
قياس الرطوبة	0-100 ٪ RH

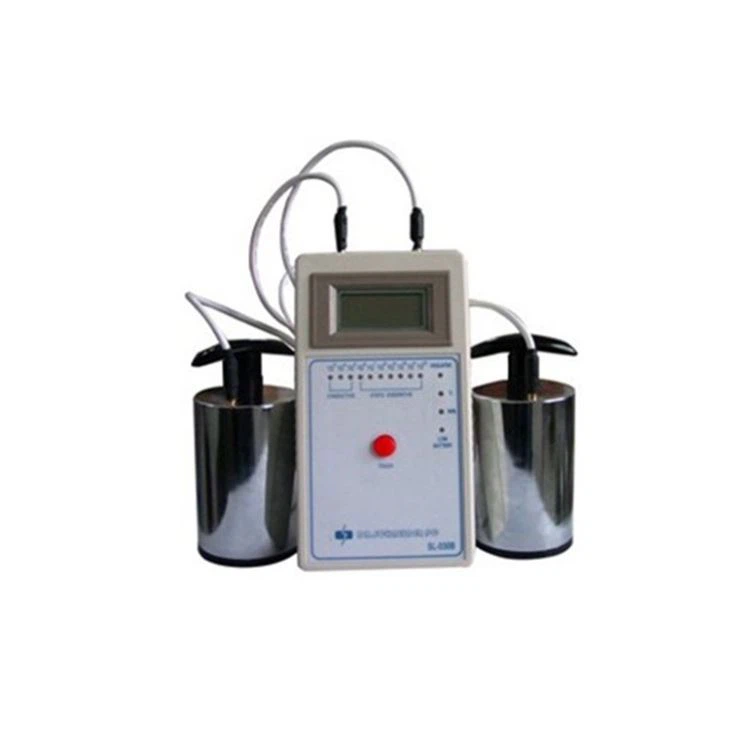

SL-030B TESTER.jpg

SL-030B surface المقاومة tester.jpg

<4>. مقدمة المنتج

يقيس جهاز اختبار مقاومة السطح SL-030B (المعروف أيضًا باسم اختبار مقاومة سطح المطرقة الثقيلة) مقاومة سطح الجسم لكشف القدرة الاستاتيكية للكائن. يتوافق اختبار مقاومة السطح SL-030B مع طريقة الاختبار ASTM D-257 القياسية. عند الاختبار ، ما عليك سوى وضع وزني على سطح الكائن المراد قياسه واضغط على الزر الأحمر. سيعرض الجهاز قيمة المقاومة المحددة لسطح الكائن.

SL-030B اختبار مقاومة سطح المطرقة الثقيلة هو أداة دقيقة لاختبار مقاومة سطح الأجسام. يمكن عرضها مع المصابيح من 103 ~ 1012.

في الوقت نفسه ، يمكن أن يوفر درجة الحرارة والرطوبة للبيئة التي تختبرها - من شاشة LCD. هناك مواد لاصقة موصلة تحت الأوزان لجعل الاختبار أكثر دقة.

<5>. تعليمات الاستخدام

ضع الميزان على سطح الكائن وحافظ عليه نظيفًا. اضبط التباعد بين الأوزان للتأكد من توصيل السلكين بين الوزن والأداة.

ثم قم بتشغيل مفتاح درجة الحرارة والرطوبة في الركن الأيمن السفلي من الجهاز ، بعد حوالي ثانيتين من عرض درجة الحرارة والرطوبة بشكل طبيعي. عند هذه النقطة ، اضغط مع الاستمرار على الزر الأحمر في منتصف الأداة ، ويدخل الجهاز في الموجب

غالبًا ما يتم اختباره ، سيتم عرض نتائج الاختبار على مصابيح LED الخاصة بالجهاز ، وبعد تأكيد الاختبار ، حرر اليد على ما يرام.

<6>. الاحتياطات

1. المسافة بين أوزان سطح جسم الاختبار عادة ما تكون في حدود 30 سم ؛

2. بعد الانتهاء من كل اختبار ، يرجى اغلاق في الوقت المناسب لتجنب هدر البطارية.

3. يحظر لمس الأجزاء المعدنية للوزن اثنين باليد أثناء الاختبار ؛

4. عندما يومض مصباح LWBATTERY باللون الأحمر ، يرجى استبدال البطارية على الفور.

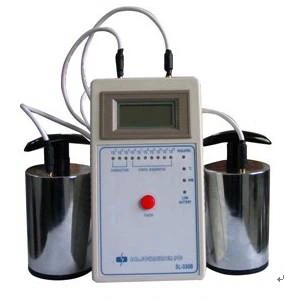

بيع SL-030B TESTER.jpg

SL-030B اختبار المنتج الاستاتيكيه الرقمي

<7>. نوع

ثابت اختبار المحمولة SL-030B

يقيس مقاومة ، الرطوبة ودرجة الحرارة.

قياس مقاومة السطح 103-1012 أوم / م 2 ، وقياس المقاومة 103-1012 أوم

الرطوبة النسبية: 10 ٪ -90 ٪ RH

درجة الحرارة: 0 درجة مئوية - 37.8 درجة مئوية

عالية الدقة - مجموعة كاملة

· الإلكترود المتضمن: 2 RT-2 ، 2.5 إنش RTT ، قطب RTG ، أقطاب اختبار مقاومة متوازية 3 بوصة

شاشات الكريستال السائل الرقمية

·بطارية قابلة لإعادة الشحن

· قياس ماتس الجدول ، والطلاء ، واللك ، والأساور ، وزرة ، والأحذية (أغطية الأحذية) والحقائب والحاويات

تم تصميم ACL-800 Megger وفقًا لإجراءات اختبار EOS / ESD و CECC و ASTM و UL لقياس مقاومة أو مقاومة جميع أسطح التفريغ الموصلة والمضادة للكهرباء الساكنة. سهل الاستخدام وجودة عالية وموثوقية عالية ، يمكن للمقياس أيضًا قياس الرطوبة النسبية ودرجة الحرارة التي تؤثر على الأداء الكهربائي.

<8>. ميزات:

· قياس مقاومة ودرجة الحرارة والرطوبة ، وفقا لمعايير البيئة والتنمية المستدامة ، S4.1 ، S7.1 و S11.11

· 103-1012 أوم / مجموعة ، يمكن اختبار الخواص الكهربائية للمواد المختلفة.

· مقياس قياس 10 فولت / 100 فولت لأسطح العمل القياسية والأرضيات.

· مربع حماية أداة بلاستيكية لمنع تلف الجهاز

خفيفة الوزن ، فقط 150Z (425g) ، ويسهل حملها

· شاشة LCD رقمية ، وسهلة الاستخدام ، وسهلة القراءة

التلقائي خارج السلطة وظيفة لإطالة عمر البطارية

التلقائي صفر العودة لضمان الدقة

القطب المتوازي ، مسبار 5 جنيهات ، مسبار معاوقة مدمج ، كلها متوافقة مع معايير ASTM و EOS و CECC

· تتبع نيست ، ضمان ISO9000

· استبدال التحقيق لفترة طويلة العمر

· بطارية 9V DC أو NiCd قابلة للشحن أو محول تيار متردد ، شائع في الولايات المتحدة وخارجها.

<9>. ACL-800 Megohmmeter دليل التشغيل

قبل القياس ، تأكد أولاً من أن السطح المراد اختباره نظيف وخالي من التلوث.

أولا ، مقاومة السطح: (المقاومة السطحية)

1 ، طريقة المقاومة مسبار الموازي (طريقة المقاومة مسبار الموازي)

طريقة قياس المعاوقة المتوازية هي طريقة قياس مطابقة لمعيار EOS / ESD-S11.11-1993 ، وهي طريقة سريعة لقياس قيمة مقاومة مادة موحدة مستوية. هذه الطريقة مناسبة أيضًا لقياس المواد متعددة الطبقات ، ولكن يجب الإشارة إلى ظروف درجة الحرارة والرطوبة في وقت القياس في تقرير قيمة المعاوقة.

أ. ضع الساعة على سطح الكائن المراد قياسه.

ب. اضبط المفتاح على موضع الجهد المرغوب (10 فولت أو 100 فولت)

C. اضغط مع الاستمرار على زر القياس مع ضغط حوالي 5 رطل. ستعرض شاشة LCD قيم مقاومة السطح ودرجة الحرارة والرطوبة النسبية المقاسة. عملية القياس بأكملها ما يقرب من خمسة عشر ثانية.

• وحدة مقاومة السطح هي أوم

• درجة الحرارة وحدة اطلاق النار

• وحدة الرطوبة النسبية هي نسبة مئوية

في كل قياس ، بعد الضغط على زر القياس ، ستعرض ACL-800 قيمة قياس القطع باستمرار. في غضون خمسة وأربعين ثانية تقريبًا بعد تحرير الزر ، يتم عرض آخر قيمة تم قياسها.

2. طريقة اختبار حلقة الرنين المتراكز (مسبار الحلقة متحدة المركز اختياري) أدخل الموصل في مقبسين 3.5 ملم من الساعة وأدخل سدادة الموز مع مسبار حلقة متحدة المركز (اختياري)) مرتبط. بعد وضع المسبار على سطح الكائن المراد اختباره ، اضغط على الزر لمدة 15 ثانية تقريبًا ، وسيتم عرض درجة الحرارة الصحيحة والرطوبة النسبية على شاشة LCD. يتم ضرب قيمة مقاومة السطح الصحيحة بمقدار 10 على شاشة LCD. الوحدة هي أوم

على سبيل المثال: تظهر الشاشة الكريستالية 3.5 × 104 أوم ؛ قيمة المعاوقة الفعلية هي 3.5 × 105 أوم.

ثانياً ، قياس مقاومة السطح (من نقطة إلى نقطة) (قياس مقاومة السطح (RTT))

طريقة القياس هذه هي قياس المقاومة بين نقطتين بشكل مستقل عن الأرض وفقًا لمتطلبات القياس EOS / ESD-S4.1. تتم معالجة نتائج القياس التي تم الحصول عليها عن طريق طريقة القياس هذه بين الكائن المقاس وتحقيقين 5 رطل. ترتبط المسافة بعوامل مثل إجراء القياس الصحيح ، وفي كل مرة يتم إجراء الاختبار في ظل نفس ظروف القياس المطلوبة.

أ. قم بتوصيل الموصل بمقبس مقاس 3.5 ملم على العداد وقم بتوصيل قابس الموز بتحقيقين 5 رطل.

ب. ضع تحقيقين على سطح الكائن المراد اختباره وفقًا لإجراء القياس.

C ، حدد قيمة الجهد المطلوب (10 فولت أو 100 فولت)

D. اضغط على المفتاح حتى يتم عرض قيمة الجهد المحدد (10 فولت أو 100 فولت). استمر في الضغط على المفتاح حتى المقاومة المقاسة (بالأوم). يتم عرض الرطوبة النسبية ودرجة الحرارة على شاشة LCD.

ثالثًا ، قياس مقاومة سطح الأرض (RTG) (قياس مقاومة السطح إلى الأرض (RTG))

يتم استخدام طريقة القياس هذه لقياس مقاومة السطح بين نقطة على سطح الكائن ونقطة أخرى على السطح. طريقة القياس تتفق مع معيار القياس EOS / ESD S4.1.

أ. أدخل أحد طرفي السلكين في مقابس الساعة 3.5 مم ، ثم قم بتوصيل أحدهما بمقطع التمساح والآخر بمسبار القرص بخمسة رطل.

ب. قم بتوصيل مشبك التمساح بنقطة التأريض المعروفة ووضع مسبار القرص على سطح الكائن المراد اختباره وفقًا لمتطلبات القياس.

ج. اضغط على زر القياس حتى يتم عرض المقاومة (بالأوم) والرطوبة النسبية وقيمة درجة الحرارة على الشاشة. نتائج القياس تتوافق مع تقييم التأثير البيئي.

معايير قياس EOS / ESD ، ANSI ، IEC-93 ، CECC ، ASTM. بالنسبة للمواد ذات المعاوقة العالية ، لضمان نتائج القياس عالية الدقة ، احرص على عدم تداخل القيادتين ، ولا تلمس المجس ، والرصاص ، وقم بقياس الكائن.
