اختبار مقاومة السطح

<1>. سطح اختبار المقاومة مقدمة:

GM3110 هو اختبار مقاومة سطح الكائن. عن طريق ربط قطبين متوازيين من الأداة على سطح الكائن المراد قياسه ، يمكن قياس قيمة مقاومة سطح الكائن لتحديد ما إذا كان الكائن المراد اختباره هو موصل ، أو مادة مضادة للكهرباء الساكنة أو عازل. في الوقت نفسه ، يمكن للأداة أيضًا قياس مقاومة الكائن للأرض. الصك مناسب بشكل خاص لمختلف المجالات المضادة للساكنة.

<2>. مواصفات المنتج

نطاق قياس المقاومة	10 ³ -10 ¹⁰ Ω
خطأ في قياس المقاومة	order ترتيب واحد من حيث الحجم
زمن استجابة قياس المقاومة	1S
نطاق قياس درجة الحرارة	0 ° C ~ 50 ° C / 32 ~ 122 F
دقة قياس درجة الحرارة	± 2 درجة مئوية / 3.6 درجة فهرنهايت
قوة	9V 6F22
حجم البطارية	63.6x31.x125.8mm

الوزن: 122 جرام الحد الأقصى لمقاومة النطاق لهذا الجهاز هو 20 كم. 10 10 و 10 ¹² المعروضة بواسطة هذه الأداة هي مفهوم تقدير ، ليست دقيقة أو لا تقاس.

يوصف خطأ قياس المقاومة على النحو التالي: تظهر مقاومة السطح 10 ^{10 في} 10 ⁹ أو 10 ¹¹ ، والتي تقع في نطاق الخطأ.

GM3110 TESTER.jpg

<3>. gm3110 سطح اختبار المقاومة الخصائص الوظيفية

1. هذا اختبار مقاومة السطح لديه الوظائف التالية:

2. اختبار مقاومة السطح للكائن ؛

3. ثلاث طرق لعرض قيمة المقاومة أو الخاصية المادية لسطح الكائن في وقت واحد ؛

4. قياس درجة الحرارة المحيطة.

5. تحويل وحدة درجة الحرارة.

6. وظيفة الاحتفاظ بالبيانات ؛

7.LCD الخلفية.

<4>. مفتاح العملية

1. زر الطاقة: اضغط على هذا الزر القصير للتحكم في الإضاءة الخلفية LCD ، طويلة

تحويل وحدة درجة الحرارة.

اضغط على هذا الزر لتحقيقه

2. زر الطاقة: قياس البيانات عقد زر.

3. زر الطاقة: زر التبديل.

<5> .Instructions

1. اضغط على زر الطاقة لتشغيل شاشات الكريستال السائل ، وشاشة LCD تدخل شاشة القياس العادية وتعرض قيمة درجة الحرارة المحيطة.

2. قم بتوصيل قطبين من الآلة على سطح المادة المراد اختبارها. حوالي ثانية واحدة ، يتم عرض المقاومة السطحية للمادة المراد اختبارها وخصائصها الموصلة على شاشة LCD ، مما يشير إلى أن المادة المراد اختبارها هي موصل أو مادة مضادة للكهرباء الساكنة أو مادة عازلة.

3. قياس مقاومة الأرض: أدخل سلك التأريض في مقبس التأريض في النهاية الأمامية للأداة ، وقم بتوصيل الطرف الآخر من سلك التأريض للحفاظ على الجانب الأيمن من الجهاز.

بالقرب من سطح الكائن الذي يتم قياسه ، فإن قيمة المقاومة المعروضة على شاشة LCD هي المقاومة للأرض. (في هذا الوقت ، يجب ألا يلمس قطب القياس الأيسر سطح الكائن).

4. تعليق البيانات: بعد قياس البيانات ، اضغط على الزر HOLD ، ستبقى البيانات على شاشة LCD ، ثم اضغط على الزر HOLD للخروج من وظيفة التعليق.

5. التحكم في الإضاءة الخلفية: في حالة التشغيل ، اضغط على الزر ° c / ° f ، والإضاءة الخلفية في وضع التشغيل ، ومن الملائم القياس في الليل ، ثم اضغط مرة أخرى لإيقاف تشغيل الإضاءة الخلفية.

6. تحويل وحدة درجة الحرارة: في حالة التشغيل ، اضغط لفترة طويلة على الزر ° c / ° f لتحويل وحدة درجة الحرارة.

<6> شاشة LCD ووظائف الزر:

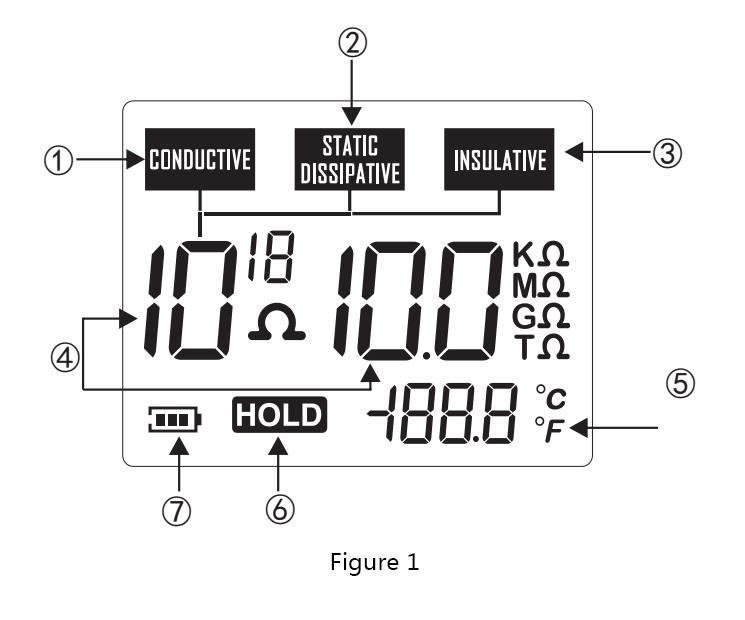

1.LCD عرض ملء الشاشة: انظر أدناه (الشكل 1)

1. أيقونة عرض موصل

2. أيقونة عرض المواد المضادة للساكنة

3. رمز عرض العزل

4. عرض قيمة المقاومة

5. قيمة درجة الحرارة

6. رمز الاحتفاظ بالبيانات

7. طاقة البطارية موجه

GM3110 سطح اختبار المقاومة

<7>. جزء الاسم: انظر أدناه (الشكل 2)

شاشة LCD

B.LCD الخلفية ودرجة الحرارة وحدة تحويل زر

C. عقد زر البيانات

زر التبديل

F. مقاومة السطح قياس القطب

E. سلك الأرض جاك

باب البطارية

GM3110 السطحية المقاومة tester.jpg

<8> .LCD القراءة

أ) 10 ³ ~ 10 ⁵ Ω ، موصل ؛ 10 ⁶ ~ 10 ¹¹ Ω ، المواد المضادة للساكنة.

≥10 Ω ، المواد العازلة ؛

ب). المقاومة المقاسة أقل من 10 ³ Ω ، وتظهر شاشة LCD 10 ^{3 3} ؛

ج). مثال: قراءة مقاومة الشكل 3 هي: 10 ⁹ Ω ، 1.0GΩ ، المواد المراد اختبارها هي مادة مضادة للكهرباء الساكنة ؛

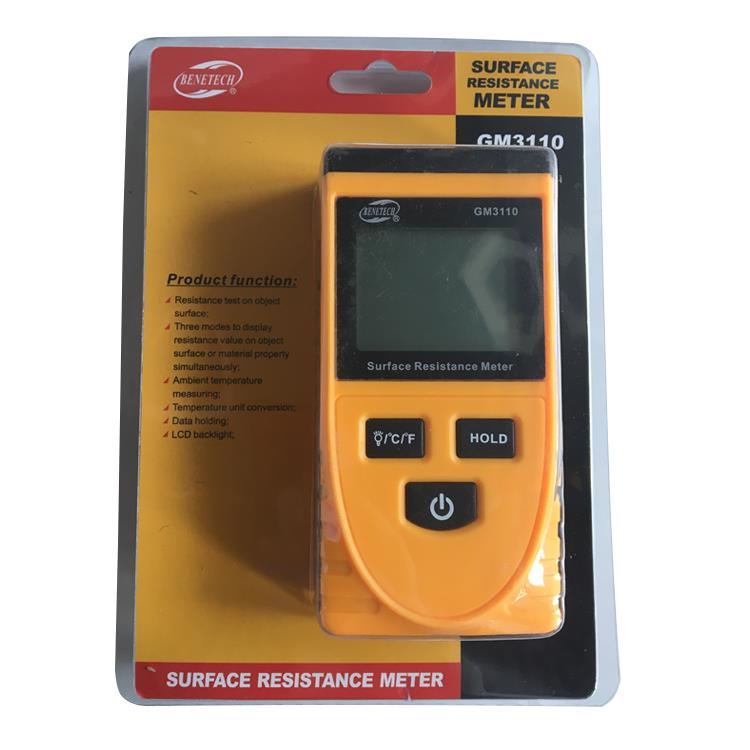

عالية الجودة الرقمية سطح المقاومة tester.jpg

BEST-GM3110 السطحية المقاومة tester.jpg

<9> .calibration

(في الظروف العادية ، لا يحتاج المستخدمون إلى هذه العملية.) إذا تغيرت درجة الحرارة والرطوبة المحيطة بشكل كبير ، يجد المستخدم أن القياس قد انحرف أثناء الاستخدام ، ويمكن للمستخدم القيام بالمعايرة البسيطة التالية.

1. معايرة الدائرة المفتوحة: اضغط أولاً على الزر ° c / ° f وزر HOLD في نفس الوقت ، ثم اضغط على زر الطاقة لتشغيل الجهاز ، ويدخل الجهاز في وضع المعايرة. ملاحظة: يجب وضع القطبين الموجودين في الجزء السفلي من الماكينة في الهواء واليدين والأشياء الأخرى حتى لا تكون عند لمس القطب ، يتم عرض رقم أقل من 60 في أسفل يمين الشاشة. اضغط على زر الطاقة مرة أخرى ، يتم حفظ بيانات الدائرة المفتوحة ، ويتم الانتهاء من معايرة الدائرة المفتوحة.

2. معايرة ماس كهربائى: اضغط أولاً مع الاستمرار على زر ° c / ° f وزر HOLD في نفس الوقت ، ثم اضغط على زر الطاقة لتشغيل الجهاز ، ويدخل الجهاز في وضع المعايرة. في هذا الوقت ، خذ المعادن.

يتم توصيل الشريط أو الكتلة المعدنية بمستويين كهربائيين في الجزء السفلي من الجهاز ، أي أن القطبين قصيران ، والرقم الموجود في أسفل يمين الشاشة يبلغ حوالي 700 (تقريبي فقط). اضغط على زر الطاقة مرة أخرى ، يتم حفظ بيانات الدائرة القصيرة ، ويتم الانتهاء من معايرة الدائرة القصيرة.
