التأريض المضاد للكهرباء الساكنة وعلاقته مع الأسس الأخرى

التأريض المضاد للكهرباء الساكنة وعلاقته مع الأسس الأخرى

1. عدة مفاهيم التأريض

1. التأريض الوقائي

التأريض الوقائي هو عمل اتصال معدني جيد بين الجزء المعدني غير المشحون من المعدات الكهربائية وجسم التأريض.

في حالة تلف عزل جهاز كهربائي بدون التأريض الواقي ، قد يتم شحن غلافه. إذا تعرض جسم الإنسان لصدمة كهربائية ، فقد يتعرض هيكل الجهاز الكهربائي للإصابة بصدمة كهربائية أو يسبب خطرًا على الحياة. في نظام الطاقة حيث يتم تأريض النقطة المحايدة مباشرة ، يتدفق تيار دائرة القصر الأرضي إلى النقطة المحايدة عبر الجسم والأرض ؛ في نظام الطاقة حيث يتم دفن النقطة المحايدة مباشرة على الأرض ، يتدفق التيار الأرضي إلى الأرض عبر جسم الإنسان ويتشكل من خلال الوصول إلى السعة من خط إلى الأرض ، يمكن أن تتسبب كلتا الحالتين في حدوث صدمة كهربائية للجسم.

إذا تم تنشيط جهاز التسول الكهربائي المجهز بجهاز تأريض عندما يتسبب العزل في إتلاف الغلاف ، فإن تيار دائرة قصر الأرض سيمر على طول جسم التأريض وجسم الإنسان في نفس الوقت. نحن نعلم أنه: في الدائرة المتوازية ، تكون القيمة الحالية من خلال كل دائرة فرعية وحجم المقاومة متناسبًا عكسيًا.

كلما كانت مقاومة التأريض لجهاز التأريض أصغر ، قل التيار المتدفق عبر جسم الإنسان. بشكل عام ، تكون مقاومة جسم الإنسان أكبر بمئات المرات من مقاومة التأريض ، كما أن التيار المتدفق عبر جسم الإنسان أصغر بمئات المرات من التيار المتدفق عبر جسم التأريض. عندما يتدفق تيار الدائرة القصيرة ، يكون انخفاض الجهد الناتج صغيرًا جدًا ، وبالتالي فإن جهد الغلاف على الأرض ليس مرتفعًا. عندما يقف الشخص على الأرض ليلمس القذيفة ، فإن الجهد الذي يتحمله جسم الإنسان يكون منخفضًا جدًا ولا يوجد خطر. لذلك ، فإن تركيب جهاز تأريض وقائي وتقليل مقاومة التأريض هو إجراء فعال لتجنب خطر التعرض لصدمة كهربائية.

2. أسس العمل

يسمى توصيل نقطة معينة (عادة نقطة محايدة) في نظام الطاقة بالأرض مباشرة أو من خلال معدات خاصة (مثل ملفات قمع القوس ، والممانعات ، والمقاومات ، وما إلى ذلك) بتأريض العمل.

وظيفة أرضية العمل هي كما يلي:

بشكل أساسي النقطة المحايدة مؤرضة ، وهو أمر مطلوب لتشغيل النظام. في نظام الجهد العالي ، يمكن لطريقة التأريض بالنقطة المحايدة أن تجعل حماية مرحل التأريض تعمل بدقة وتزيل الجهد الزائد لتأريض القوس أحادي الطور. يمكن أن يمنع تأريض النقطة المحايدة جهد التسلسل الصفري من التحول ويحافظ على توازن الجهد ثلاثي الطور بشكل أساسي. إنه مفيد لأنظمة الجهد المنخفض ويمكن أن يسهل استخدام إمدادات الطاقة أحادية الطور. بالإضافة إلى ذلك ، في نظام الإمداد بالطاقة الأرضية أحادي السلكين ، نظرًا لأن مرحلة واحدة مؤرضة ، يتم استخدام الأرض كموصل طور ، مما يقلل من الاستثمار في إنشاء الخط.

② تقليل جهد التلامس لجسم الإنسان

في نظام معزول بنقطة محايدة ، عندما يتم تأريض إحدى الطور ويلامس جسم الإنسان طورًا آخر ، فإن جهد التلامس الذي يستقبله جسم الإنسان سيتجاوز جهد الطور ويصبح جهد الخط.

عندما يتم تأريض النقطة المحايدة ، نظرًا لأن مقاومة الأرض للنقطة المحايدة صغيرة جدًا أو قريبة من الصفر ، فإن فرق الجهد بين النقطة المحايدة والأرض يكون أيضًا قريبًا من الصفر. عندما يضرب الراهب الساعة ويلامس الأرض ويلامس جسم الإنسان المرحلة الأخرى ، يكون جهد التلامس لجسم الإنسان قريبًا فقط من جهد الطور أو مساويًا له. لذلك ، يتم تقليل جهد التلامس لجسم الإنسان.

③ قطع المعدات المعيبة بسرعة

في نظام عزل النقطة المحايدة ، عندما يتم تأريض مرحلة واحدة ، يكون التيار الأرضي صغيرًا جدًا. لذلك ، لا يمكن لمعدات الحماية أن تعمل بسرعة لقطع التيار ، وسيستمر الخطأ لفترة طويلة.

إنه مختلف في التأريض المحايد. عندما يتم تأريض مرحلة واحدة ، يصبح التيار الأرضي تيار دائرة قصر كبير أحادي الطور. يمكن لمعدات الحماية قطع الخط المعيب بدقة وسرعة لضمان التشغيل الطبيعي للخطوط والمعدات الأخرى.

④Reduce مستوى عزل التصميم للمعدات الكهربائية وخطوط الطاقة:

كما هو مذكور أعلاه ، عندما يتم تأريض إحدى الطور في نظام التأريض بالنقطة المحايدة ، لن يرتفع الجهد الأرضي للمرحلتين الأخريين إلى times3 أضعاف جهد الطور ، ولكنه يقارب أو يساوي جهد الطور ، لذلك عند النقطة المحايدة في نظام التأريض ، عند تصميم المعدات والخطوط الكهربائية ، يتم اعتبار مستوى العزل فقط من حيث جهد الطور. لذلك ، يتم تقليل تكاليف البناء ويتم توفير الاستثمار.

3. كرر التأريض

في نظام إمداد الطاقة منخفض الجهد مع تأريض متكرر ، عند حدوث ماس كهربائي أرضي ، يمكن تقليل الجهد إلى الأرض للخط المحايد ؛ عند فصل الخط المحايد ، يمكن تقليل درجة الخطأ ؛ بالنسبة لدائرة الإضاءة ، يمكن منع الخط المحايد من الانفصال في نفس الوقت. وقوع حادث مثل احتراق المصابيح الكهربائية بسبب الاصطدام بالقذيفة.

في حالة عدم الاستقبال المتكرر ، عندما يتم فصل السلك المحايد ، طالما أن هناك جهازًا كهربائيًا واحدًا خلف نقطة الفصل به دائرة كهربائية قصيرة ، فإن أغلفة الأجهزة الأخرى المتصلة بالهيكل سيكون لها أزواج قريبة من جهد الطور. الجهد الأرضي. عندما يكون هناك تأريض متكرر ، يتم تحديد مستوى الجهد الأرضي UD على غلاف الجهاز خلف نقطة الفصل من خلال مقاومة التأريض للنقطة المحايدة للمحول ومقاومة التأريض لجهاز التأريض المتكرر.

إذا تم تأريضها بشكل متكرر (متوازي) في أماكن متعددة ، تكون قيمة مقاومة التأريض منخفضة جدًا ، والجهد إلى الأرض لقذيفة الطور خلف نقطة توقف خط الصفر أيضًا صغير جدًا ، والخطر على جسم الإنسان سيكون بشكل كبير مخفض.

من التحليل أعلاه ، يمكن ملاحظة أن فصل الخط المحايد هو عامل غير مواتٍ يؤثر على السلامة ، لذلك يجب تجنب حدوث فصل الخط المحايد قدر الإمكان. يتطلب ذلك الانتباه إلى جودة التركيب أثناء إنشاء خط الصفر ، ولا يجب تركيب نسبة فتيل ولوحة مفاتيح على خط الصفر ، ويجب الانتباه إلى الصيانة والفحص أثناء التشغيل.

4. النقطة المحايدة ، نقطة الصفر والخط المحايد ، خط الصفر

يُطلق على الاتصال النجمي المشترك للملفات ثلاثية الطور للمولدات والمحولات والمحركات النقطة المحايدة. إذا كانت الملفات ثلاثية الطور متوازنة ، فيجب أن تكون قيم الجهد الممتازة من النقطة المحايدة إلى المحطات الخارجية لكل مرحلة متساوية. إذا تم تأريض النقطة المحايدة ، فإن هذه النقطة تسمى أيضًا نقطة الصفر.

يسمى السلك المسحوب من النقطة المحايدة بالخط المحايد ؛ يسمى السلك المرسوم من نقطة الصفر بالخط المحايد.

5. أسلاك الحماية من الصواعق

يُطلق على التأريض لغرض منع أضرار الصواعق من أجل دفع تيار البرق إلى الأرض بسرعة ، تأريض الحماية من الصواعق.

يشتمل جهاز التأريض للحماية من الصواعق على الأجزاء التالية:

جهاز استقبال البرق: أعمدة معدنية (أجهزة إنهاء الهواء) التي تتلقى الصواعق بشكل مباشر أو غير مباشر ، مثل قضبان الصواعق وأحزمة الحماية من الصواعق (شبكات) والأسلاك الأرضية العلوية ومانعات الصواعق ، إلخ.

② سلك تأريض (لأسفل): موصل معدني يستخدم لتوصيل جهاز استقبال البرق وجهاز التأريض.

جهاز التأريض: مجموع سلك التأريض وجسم التأريض. يشار إلى أجهزة استقبال البرق والموصلات السفلية وأجهزة التأريض مجتمعة بأجهزة الحماية من الصواعق.

يجب تحديد مقاومة تأريض تردد الطاقة لمختلف أجهزة التأريض للحماية من الصواعق بشكل عام وفقًا لظروف الهجوم المضاد عند الصواعق. عندما يستخدم جهاز الحماية من الصواعق وأرض العمل للمعدات الكهربائية شبكة تأريض عامة ، يجب أن تلبي مقاومة التأريض الحد الأدنى من متطلبات القيمة. لا تكون مقاومة التأريض لأجهزة التأريض الخاصة بالحماية من الصواعق أكبر بشكل عام من القيم التالية:

* قضيب الصواعق المركب بشكل منفصل في الهواء الطلق لا يزيد بشكل عام عن 1Ω. في منطقة مقاومة التربة العالية ، يمكن أيضًا زيادتها بشكل مناسب إذا لم تستوف شروط الهجوم المضاد ؛

* يجب توصيل نقطة التأريض لقضبان الصواعق المسموح بتثبيتها على إطار محطة أوبرا بكين للطاقة بشبكة التأريض الرئيسية بالإضافة إلى جهاز تأريض مركزي (مقاومة التأريض ليست أكبر من 10) ، ولكن نقطة التأريض لـ يجب تأريض مانع الصواعق ونقطة التأريض للمحول الرئيسي. يجب أن يكون طول جسم التأريض ذو الحافة الوسطى أكبر من 15 مترًا ؛

* مقاومة التأريض لسلك الحماية من الصواعق العلوية لخط الطاقة هي 10 ~ 30 وفقًا لمقاومة التربة ؛

* مقاومة التأريض للصمام المثبت بشكل منفصل ، مانع الصواعق من النوع الأنبوبي ، والفجوة الواقية هي 10Ω ؛

* مقاومة التأريض لقضيب الصواعق&للمدخنة هي 30 درجة

* مقاومة التأريض لقضيب الصواعق على برج الماء 30 درجة مئوية

* مقاومة التأريض لمسمار الزجاجة الخزفي للرصاص العلوي هو 20 درجة

6. التأريض الالكتروستاتيكي

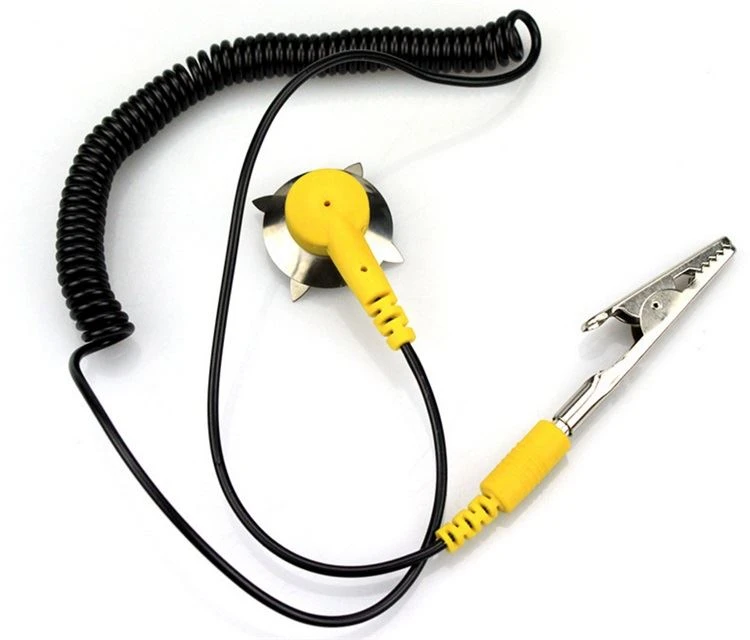

التأريض الذي يشكل حلقة مع كائنات أو أشياء كهربائية ثابتة قد تولد كهرباء ثابتة (غير معزولة) من خلال موصل ثابت وتسمى الأرض بالتأريض الكهروستاتيكي. لا تزيد مقاومة التأريض للسلحفاة السطحية بشكل عام عن 10 درجات.

التأريض غير الساكن وعلاقات التأريض الأخرى

هناك طريقتان شائعتان لوضع السلك الأرضي في منطقة الحماية الكهروستاتيكية في المشروع المضاد للكهرباء الساكنة: أحدهما هو السلك الأرضي المسحوب خصيصًا من جسم تأريض السلك الأرضي المدفون ، ويتم وضعه بشكل منفصل في موقع العمل المضاد للكهرباء الساكنة. من خط الإنتاج. لغرض التسرب الساكن ، عادة ما يستخدم سلك التأريض المنفصل ألواح الحديد المجلفن بسمك يزيد عن 1 مم وعرض حوالي 25 مم أو سلك مرن بقلب نحاسي مع مقطع عرضي أكبر من 4-6 مم مربع ؛ والثاني هو استخدام نظام إمداد طاقة ثلاثي الأطوار بخمسة أسلاك ، يتم إخراج السلك الأرضي لمصدر الطاقة من السلك المحايد لمصدر الطاقة ، ويتم إخراج السلك الأرضي بشكل منفصل من ناقل التأريض المضاد للكهرباء الساكنة . في المشروع ، يطلق عليه" ؛ نقطة واحدة لعزل المقاومة" ؛. يجب أن تكون مقاومة التأريض من صندوق المحولات الرئيسية لمصدر الطاقة إلى الأرض أقل من 4Ω.

بشكل عام ، يمكن أن يشترك التأريض الكهروستاتيكي في نفس جسم التأريض مع التأريض الواقي أو التأريض العامل مع التأريض المتكرر.

يجب تجنب التأريض الكهروستاتيكي قدر الإمكان مع تأريض الإشارة لبعض الأدوات الدقيقة ، ويجب أن يشترك تأريض أدوات المعلمة الصغيرة في نفس جسم التأريض. يمكن أن ينتج عن تفريغ الكهرباء الساكنة بسبب تأريض السلاحف السطحية نبضات أعلى في بعض الأحيان ويتداخل مع الأداة.

يجب فصل التأريض الكهروستاتيكي عن تأريض الحماية من الصواعق. نظرًا لأن تأريض الحماية من الصواعق يمكن أن يولد جهدًا عاليًا للهجوم المضاد عند تفريغ تيار البرق ، يمكن إدخال جهد الهجوم المضاد في منطقة الحماية الكهروستاتيكية من خلال التأريض الكهروستاتيكي للتسبب في حادث أمان أو إتلاف المعدات. في المشروع ، يجب فصل التأريض الكهروستاتيكي عن أرض الحماية من الصواعق بمسافة 20 مترًا.

بالنسبة لبعض المباني ، نظرًا لأنه تمت مشاركة أرضية الحماية من الصواعق والأسباب الأخرى في التصميم ، يجب أن تكون مقاومة التأريض للنظام أقل من 1Ω. بالإضافة إلى ذلك ، يجب أن تكون فروع الخطوط الأرضية الأخرى (باستثناء فروع الخطوط الأرضية للحماية من الصواعق) مجهزة بأجهزة مضادة للهجوم المضاد (مكونات حساسة للضغط ، وما إلى ذلك) ووصلات أرضية للحماية من الصواعق لتشكيل جسم متساوي الجهد.
